Fanlybond A2 Kern
Einleitung
Fanlybond Grade A2 FR CMR verwendet die unabhängigen Forschungs- und Entwicklungsanlagen unseres Unternehmens, verwendet anorganische Materialien und wird durch spezielle Verfahren gewalzt und geformt. Unsere feuerfeste Kernrolle der Klasse A2 hat eine ausgezeichnete Flexibilität, eine hohe feuerfeste Leistung und ist umweltfreundlich, rauchfrei und ungiftig. Es kann in der Produktionslinie für feuerfeste Aluminium-Verbundplatten der Klasse A2 verwendet werden, um feuerfeste Aluminium-Verbundplatten der Klasse A2 herzustellen.
Dickenbereich: 2-5 mm
Maximale Breite: 2000 mm
Dichte: 1,8-2,0 g/Kubikzentimeter
Gewicht: ca. 5,4kg/m² (Dicke: 3mm)
PCS(MJ/kg)<3 (gemäß EN13501-1)
Farbe: weiß, grün
Länge: ca. 330 m / Rolle
Toleranz: Breite: ±1 mm / Dicke: ±0,1 mm
Produktionsprozess
Feuerfestes Kernspiralmaterial der Klasse A2 ist eine neue Art von feuerfestem Material mit anorganischen Materialien als Hauptbestandteil.
Seine Hauptform ist eine Blechkernplatte mit einer bestimmten Breite und Dicke, die durch eine spezielle Walzvorrichtung zu einer Rolle gewalzt wird.
Da seine Leistung die Brandschutznorm der Stufe A2 erreicht, die in der nationalen GB8624-2012 „Combustion Performance Classification of Building Materials and Products“ festgelegt ist, wird es als feuerfestes Kernspiralmaterial der Klasse A2 bezeichnet.

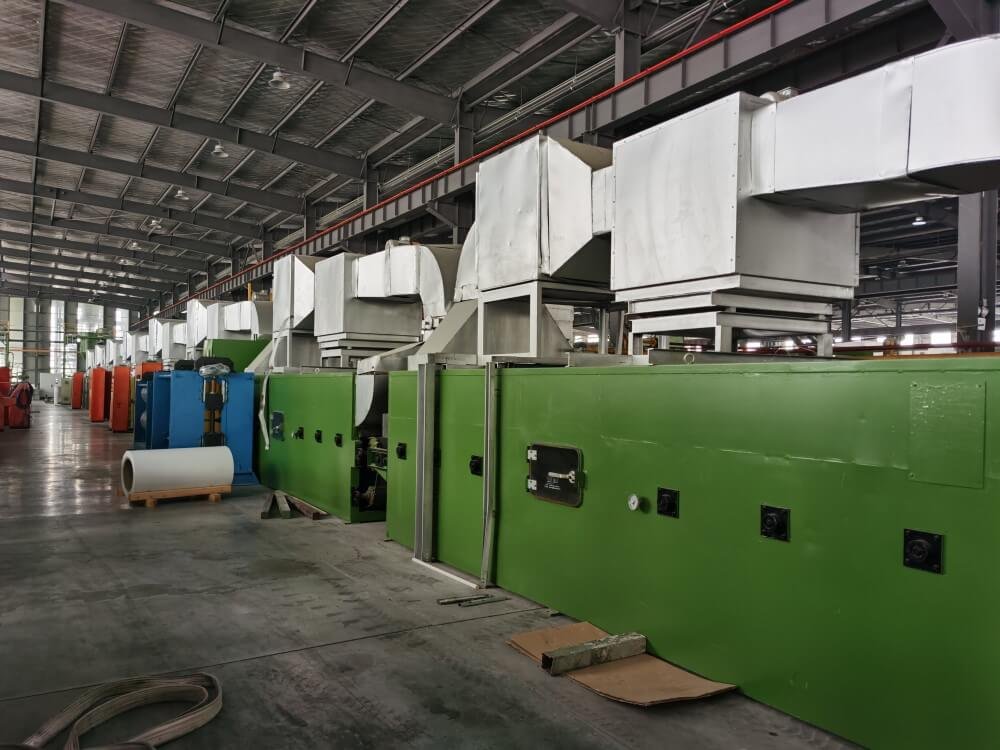

Alle Prozessparameter der Produktionslinie werden integriert und mit Hilfe von visuellen Fensteroperationen gesteuert. Alle Parametereinstellungen, einschließlich Temperatur, Drehzahl, Spannungseinstellung usw., sind integriert, mit einem hohen Grad an Automatisierung, Intelligenz und Informatisierung.

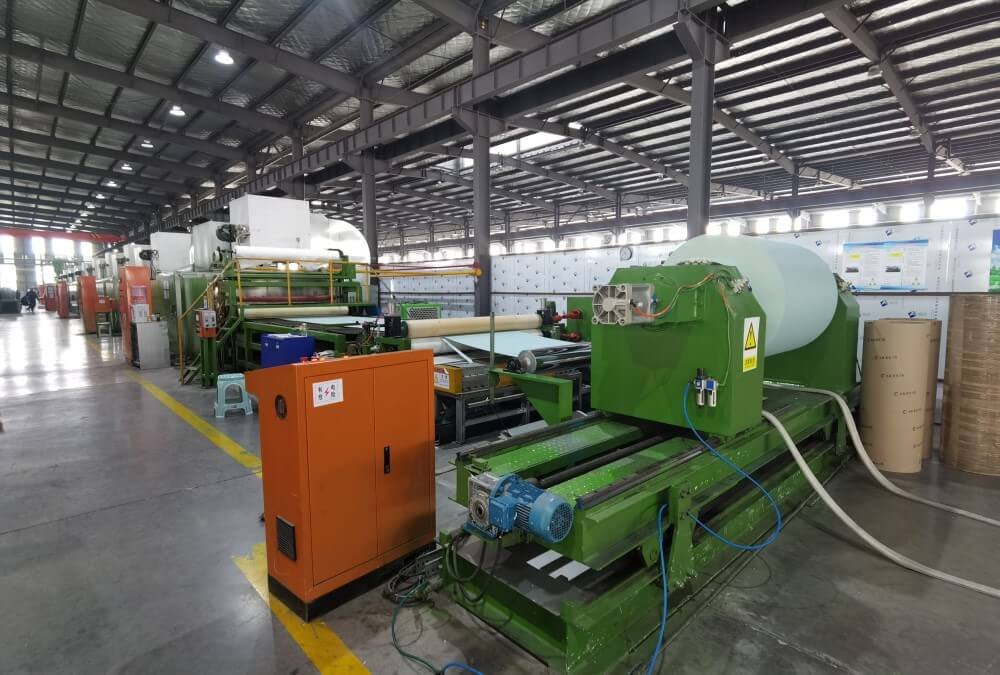

A2Pulver➜ Mischen➜ Dosieren➜ Formen➜ Backen➜ Präzises Dickenkontrollsystem ➜ A2 Kern
Einführung in Produktparameter
Das feuerfeste Kernspiralmaterial der Klasse A2 besteht hauptsächlich aus speziellen Formeln wie „anorganischem Pulver und umweltfreundlichem Klebstoff“. Eine solche Formulierung erreicht ihre Flexibilität und Biegsamkeit, so dass sie zu Rollen verarbeitet werden kann.
Seine Eigenschaften sind „nicht brennbar, leicht und hochfest, ausgezeichnete Anpassungsfähigkeit an die Umwelt und Witterungsbeständigkeit“;
Es wird mit Aluminium, Stahl, Kupfer, Titan, Zink und anderen Platten compoundiert, um feuerfeste Metallverbundplatten der Klasse A2 herzustellen.
Dieses Produkt hat 4 nationale Erfindungspatente und 1 internationales PCT-Erfindungspatent erhalten.
Feuerfestes Kernspiralmaterial der Klasse A2 erfordert ≥96 % anorganische Materialien und ist mit einer Klebefolie laminiert.
Dickenbereich: 2-5mm; Toleranz: ±0,1 mm
Maximale Breite: 2000 mm; Toleranz: ±0,1 mm
Indicator name |
Standard requirement |
Measured indicators |
Basis for inspection |
|---|---|---|---|
|
Gesamtheizwert (PCS)/Kernmaterial MJ/kg |
≤3,0 kg |
1.4 |
GB/T 14402-2007 |
|
Gesamtheizwert (PCS)/Polymermembran MJ/㎡ |
≤4,0 kg |
3 |
GB/T 14402-2007 |
|
Gesamtheizwert (PCS)/Gesamtprodukt MJ/kg |
≤3,0 kg |
2 |
GB/T 14402-2007 |
|
(FIGRA) W/S |
≤120 |
30 |
GB/T 20284-2006 |
|
(THR600s)MJ |
≤7,5 kg |
2.8 |
GB/T 20284-2006 |
|
(AKE)m |
Kleiner als der Rand der Probe |
Kleiner als der Rand der Probe |
GB/T 20284-2006 |
|
(SMOGRA)㎡/s |
≤30 |
0 |
GB/T 20284-2006 |
|
(TSP600s)㎡ |
≤50 |
20 |
GB/T 20284-2006 |
|
Brennende Tropfen/Partikel |
Keine brennenden Tröpfchen/Partikel innerhalb von 600s |
Keine brennenden Tröpfchen/Partikel innerhalb von 600s |
GB/T 20284-2006 |
|
Grad der raucherzeugenden Toxizität |
ZA1 |
ZA1 |
GB/T 20284-2006 |
|
Stärke des Walzenschälens |
Durchschnittswert≥110 Nmm / mm, Mindestwert ≥ 100 Nmm / mm |
Durchschnittswert140,Minimalwert120 |
GB/T 17748-2016 |
|
Beständigkeit gegen heißes Wasser (90°C6H) |
Reduzierung der Schälfestigkeit ≤ 25 % |
20% |
JC/T 2561-2020 |
|
Wasseraufnahme (72H) |
≤6 % |
≤4 % |
JC/T 2561-2020 |
|
Zugfestigkeit |
≥4 MPa |
4.5 |
JC/T 2561-2020 |
Die Produkte haben den Verbrennungstest der maßgeblichen Organisation bestanden

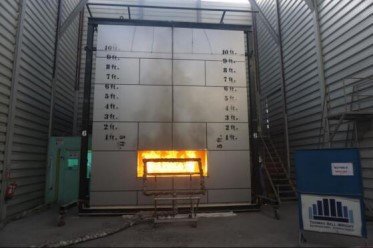

NFPA285 Test: Stichprobe Beginn dieses Tests Prüfstelle: Thomas Bell-Wright Dubai International Consulting Company, Vereinigte Arabische Emirate

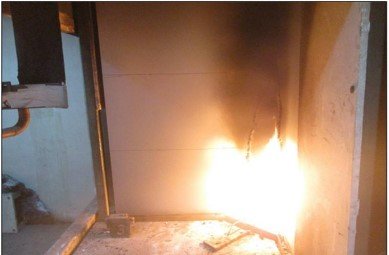

EN-13501-1 Test: Flammentest Etwa 10 Minuten nach Beginn des Tests. Prüfstelle: APPPLUS Spanien

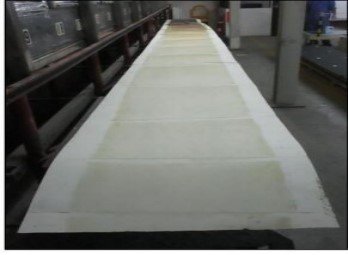

ASTME84 Test: Fotoprobe nach Test, die sich in der Nähe des Auspuffendes befindet Prüfstelle: ThomasBell-WrightInternational Consultants. Dubai, Vereinigte Arabische Emirate.

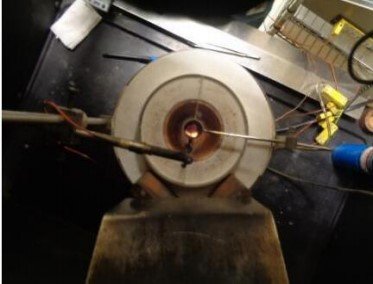

ASTM D1929-Test: typische Muster-Zündungsdetails Prüfstelle: ATIIntertek-USA
BS 476.7 Test Prüfstelle: PSB Singapur
Vorteile der Anwendung
- Grün und umweltfreundlich: Anorganisches Kernmaterial, umweltfreundlich und energiesparend, reduziert Energieverluste.
Feuersicherheit: Extrem hohe Brandschutzleistung, Verbrennungsleistung erreicht das Niveau des nicht brennbaren A (A2s1, d0, t0).
Jede Größe: Größenschnitt einstellbar, geeignet für große Bleche und Platten und leicht zu verarbeiten und zu formen.
Extrem glatt: Das Kernmaterial und die Platte schrumpfen gleichzeitig, wodurch sie extrem glatt wird und Wölbungen vermieden werden.
Leicht und langlebig: Schall- und Wärmedämmung, leicht und super witterungsbeständig, hält so lange wie das Gebäude
Reichhaltige Effekte: Reichhaltige dekorative Effekte, kein offensichtlicher Farbunterschied, jede Farbwahl
Komparativer Kostenvorteil
Flachheit
Andere Marken: viele Blasen und Dellen.
Fanlybond: Absolut glatte und zarte Textur, die eine ACP-Passform gewährleistet.
Flexibilität
Andere Marken: anfällig für Brüche.
Fanlybond: Kann stärkeren Biegungen standhalten.
Wasseraufnahme
A2-Kernmaterial-Immersionstest für 72 Stunden.———–Die Wasseraufnahme des Fanlybong-Kernmaterials ≤ 4%.
Größe: 100 * 100 mm Schneiden ohne Klebefolie.
Das Gewicht bei einer Temperatur von 90°C±2°C beträgt 72,0 g.
72 Stunden einweichen.
Das Gewicht nach dem Eintauchen beträgt 72,9 g.
Wasserabsorptionsrate von Kernmaterialien anderer Marken
Item |
Original Weight |
24H soaking Weight |
Weight increment |
Water Absorption |
48H soaking Weight |
Weight increment |
Water Absorption |
72H soaking Weight |
Weight increment |
Water Absorption |
|---|---|---|---|---|---|---|---|---|---|---|
|
Grün1 |
138 |
145.5 |
7.5 |
5.43% |
146.6 |
8.6 |
6.23% |
149.4 |
11.4 |
8.26% |
|
Grün2 |
135.1 |
142.8 |
7.7 |
5.70% |
143.8 |
8.7 |
6.44% |
146.4 |
11.3 |
8.36% |
|
Weiß1 |
119.1 |
127 |
7.9 |
6.63% |
128.1 |
9 |
7.56% |
130.9 |
11.8 |
9.91% |
|
Weiß2 |
119.2 |
126.7 |
7.5 |
6.29% |
128 |
8.8 |
7.38% |
130.5 |
11.5 |
9.65% |
Wasseraufnahmerate des Fanlybond Kernmaterials
Item |
Original Weight |
24H soaking Weight |
Weight increment |
Water Absorption |
48H soaking Weight |
Weight increment |
Water Absorption |
72H soaking Weight |
Weight increment |
Water Absorption |
|---|---|---|---|---|---|---|---|---|---|---|
|
051504-1 |
136.5 |
139.8 |
3.3 |
2.42% |
140.3 |
3.8 |
2.78% |
141 |
4.5 |
3.30% |
|
2 |
136.6 |
139.9 |
3.3 |
2.42% |
140.6 |
4 |
2.93% |
141.1 |
4.5 |
3.29% |
|
3 |
137.4 |
140.8 |
3.4 |
2.47% |
141.4 |
4 |
2.91% |
142 |
4.6 |
3.35% |
|
051601-1 |
133.9 |
137.2 |
3.3 |
2.46% |
138 |
4.1 |
3.06% |
138.7 |
4.8 |
3.58% |
|
2 |
135.7 |
139.4 |
3.7 |
2.73% |
139.8 |
4.1 |
3.02% |
140.5 |
4.8 |
3.54% |
|
3 |
133.9 |
137.4 |
3.5 |
2.61% |
138 |
4.1 |
3.06% |
138.7 |
4.8 |
3.58% |
|
051602-1 |
136.4 |
140 |
3.6 |
2.64% |
140.6 |
4.2 |
3.08% |
140.9 |
4.5 |
3.30% |
|
2 |
139.6 |
143.1 |
3.5 |
2.51% |
143.8 |
4.2 |
3.01% |
144.3 |
4.7 |
3.37% |
|
3 |
136.9 |
140.5 |
3.6 |
2.63% |
141.2 |
4.3 |
3.14% |
141.8 |
4.9 |
3.58% |
|
051603-1 |
134 |
137.5 |
3.5 |
2.61% |
138.3 |
4.3 |
3.21% |
139 |
5 |
3.73% |
|
2 |
132.9 |
136.4 |
3.5 |
2.63% |
137.2 |
4.3 |
3.24% |
137.9 |
5 |
3.76% |
|
3 |
133.9 |
137.2 |
3.3 |
2.46% |
138 |
4.1 |
3.06% |
138.6 |
4.7 |
3.51% |
|
051604-1 |
132.9 |
136.3 |
3.4 |
2.56% |
137.1 |
4.2 |
3.16% |
137.6 |
4.7 |
3.54% |
|
2 |
135.2 |
138.8 |
3.6 |
2.66% |
139.6 |
4.4 |
3.25% |
140.2 |
5 |
3.70% |
|
3 |
134.2 |
138.9 |
4.7 |
3.50% |
138.4 |
4.2 |
3.13% |
139 |
4.8 |
3.58% |
Die nachteiligen Auswirkungen einer Wasseraufnahme des Kernmaterials von mehr als 6 %
Zusammenhang zwischen Wasseraufnahme und Schälfestigkeit
Wenn die Wasserabsorptionsrate 6 % überschreitet, führt dies dazu, dass die Delaminationsschälfestigkeit des Kernmaterials mit der Zeit abnimmt.
Leicht zu wölben während des Laminierens
Leistungsvergleich von Kernmaterialien nach dem Einweichen
Andere Marken: Das Kernmaterial ist sehr spröde, weich und lässt sich leicht zusammenfalten.
Fanlybond: Grundsätzlich keine Veränderung

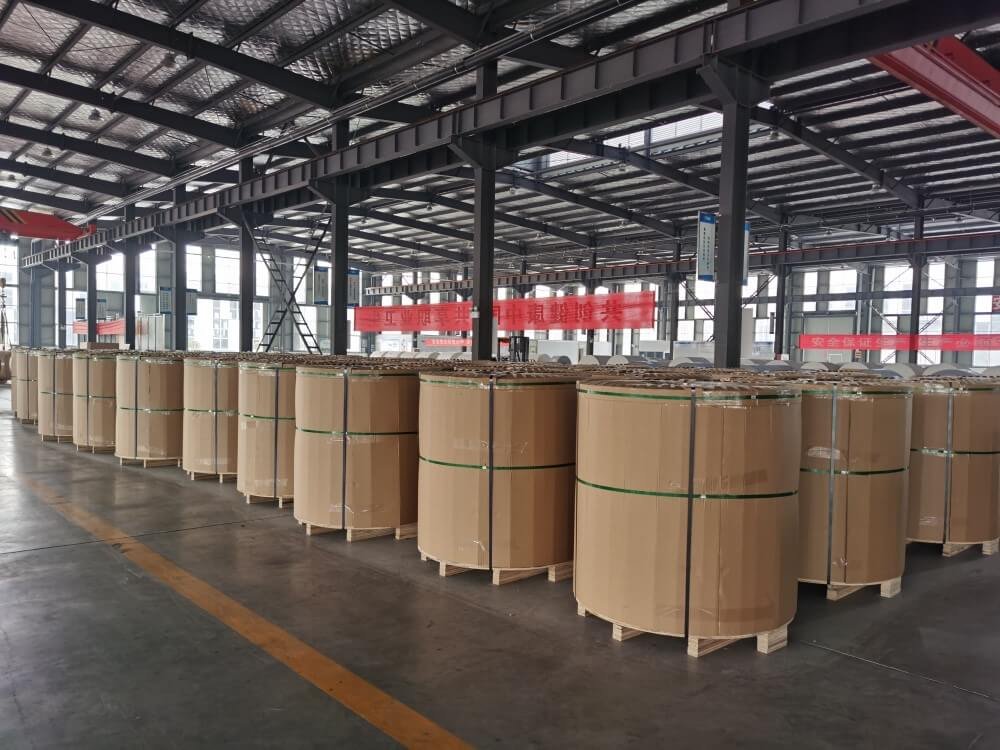

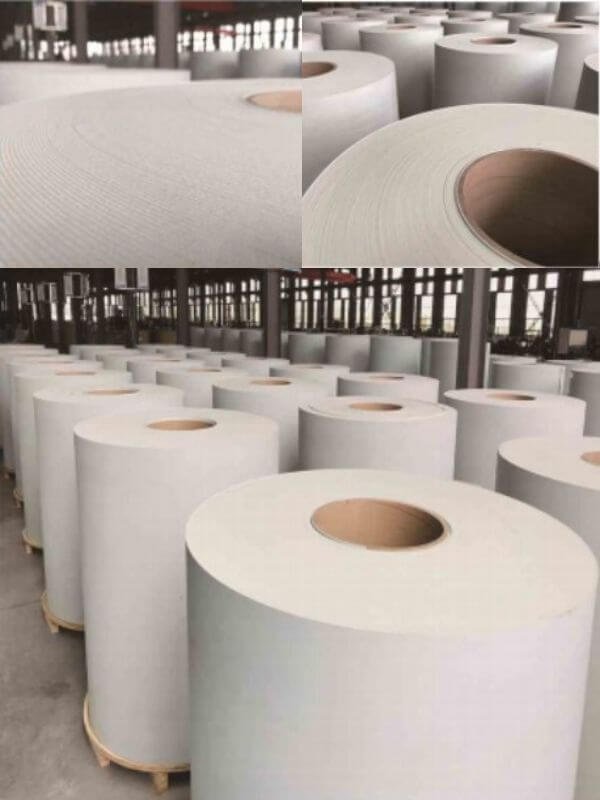

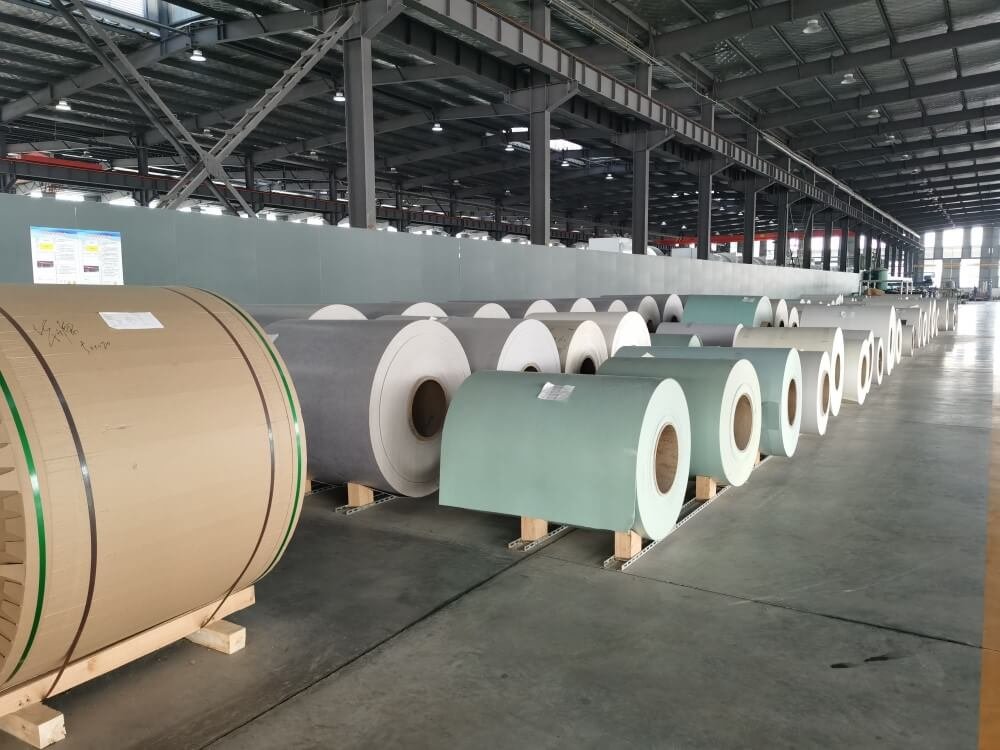

Verpackung
Im Vergleich zu Spanplatten sind Rollenkernplatten eine große Innovation und lassen sich leicht transportieren. Nach dem Verpacken wird es den Kunden zur Verfügung gestellt, und die Verbundlinie kann direkt für die Verbundverarbeitung zur Herstellung von Platten verwendet werden, wodurch das Problem der Standortbeschränkungen gelöst wird. Es ist förderlicher für die groß angelegte Förderung und Anwendung dieses Produkts.
Zertifizierung
Die Qualität dieses Produkts kann von den folgenden offiziellen Organisationen getestet werden und erreicht das international führende Niveau.
